Техническая адаптация и практическое применение двигателя Cummins QSK19 на гидравлической трещиноватой машине SANY SYN5220TYL 700
2026-10-22
В процессе стабилизации добычи на старых нефтегазовых месторождениях, разработки мелких поверхностных залежей и реконструкции разрозненных скважин маломощное оборудование для гидравлического разрыва пласта благодаря своей маневренности, низким эксплуатационным расходам и широкой адаптивности стало основным вспомогательным оборудованием для увеличения нефтегазоотдачи пластов. Гидравлическая трещиноватая машина SANY SYN5220TYL 700, являющаяся ключевой моделью в данном сегменте оборудования, оснащена тяжелым внедорожным дизельным двигателем Cummins QSK19 в качестве основного силового агрегата. Благодаря зрелым силовым характеристикам и гибкой гидравлической трансмиссионной конструкции она идеально подходит для средне- и низконапорных, точных и мелкомасштабных работ по гидравлическому разрыву пласта, эффективно устраняя недостатки высокомощного трещиноватого оборудования при работе на удаленных и разрозненных скважинах, и широко применяется в работах по увеличению нефтегазоотдачи.
Двигатель Cummins QSK19 — это 19-литровый шестицилиндровый электронноуправляемый дизельный двигатель, разработанный специально для тяжелых нагрузочных условий эксплуатации в горнодобывающей, нефтегазовой и строительной отраслях, прошедший многолетнюю эксплуатационную проверку в отрасли и обладающий высокой адаптивностью и стабильностью работы. Диапазон мощности двигателя составляет 506–800 л.с., а стандартная мощность при эксплуатации на трещиноватых машинах — 675–750 л.с. Благодаря отличным показателям крутящего момента на низких оборотах он адаптирован к длительной полной нагрузке и частым колебаниям нагрузки при выполнении работ по разрыву пласта. Силовая система оснащена системой впрыска топлива высокого давления MCRS и полномасштабным электронным блоком управления CM850, поддерживающим связь по шине CAN, интеллектуальную регулировку режимов работы и самодиагностику неисправностей. Система способна своевременно адаптироваться к изменениям нагрузки гидравлической системы, подавлять колебания оборотов во время работы и предотвращать поломки оборудования из-за ударных нагрузок при подаче песка. Кроме того, двигатель имеет прочную конструкцию из высокопрочного чугуна с шаровидным графитом, усиленную зубчатую трансмиссию и многоступенчатую систему фильтрации, обеспечивающую высокую устойчивость к пыли, высоким температурам и работу в условиях высокогорья. Развитая сеть поставок запасных частей и технического обслуживания в стране значительно снижает сложность эксплуатационного обслуживания оборудования в полевых условиях. Показатели выбросов соответствуют стандартам Stage III для внедорожной техники и Tier3, полностью удовлетворяя нормативам эксплуатации внедорожного оборудования на российских и китайских нефтегазовых месторождениях.

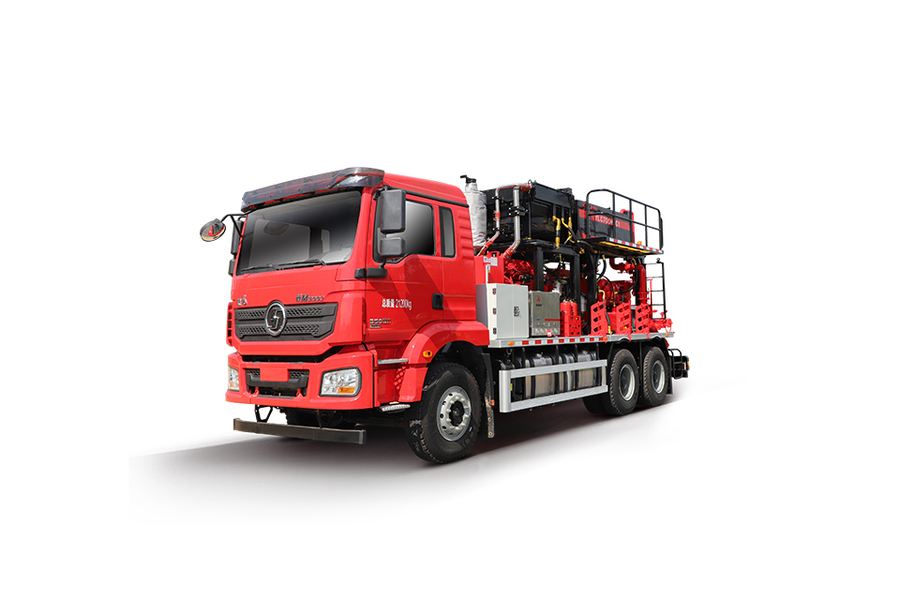

Гидравлическая трещиноватая машина SANY SYN5220TYL 700 использует дифференцированную гибкую гидравлическую трансмиссию, которая формирует высокоадаптивный силовой комплекс с двигателем Cummins QSK19 и отличается от жесткой трансмиссии традиционных высокомощных механических трещиноватых машин. Оборудование имеет номинальную мощность 700 водяных лошадиных сил и рассчитано на рабочее давление до 70 МПа. Вся трансмиссионная система работает по схеме: двигатель QSK19 приводит в действие основной гидравлический насос, который через гидромотор плавно приводит в действие плунжерный насос для разрыва пласта. Гидравлическая среда эффективно амортизирует ударные нагрузки при подаче песка и запуске/остановке насоса, значительно снижая износ ключевых узлов — коленчатого вала и зубчатой трансмиссии двигателя, и продлевая срок капитального ремонта оборудования. Одновременно гидравлическая трансмиссия обеспечивает плавную бесступенчатую регулировку расхода рабочей жидкости, позволяя точно корректировать параметры в зависимости от технологических этапов работы: подачи предварительной жидкости, жидкости с песком и замещающей жидкости. Оборудование поддерживает плавный запуск и остановку под нагрузкой, а также совместную работу нескольких машин в параллельном режиме. Автомобиль оснащен внедорожным шасси для нефтегазовых работ и высокопрочными напорными трубопроводами на давление 105 МПа, интегрирован интеллектуальной системой управления рабочими процессами, которая осуществляет непрерывный контроль оборотов двигателя, температуры и давления масла, рабочего давления на скважине и доли песка в растворе. Наличие системы блокировки безопасности, аварийной остановки и противопожарной защиты полностью соответствует стандартам безопасной эксплуатации HSE на нефтегазовых объектах.
Благодаря надежным силовым показателям и гибким эксплуатационным характеристикам данный комплекс оборудования идеально подходит для специализированных нефтегазовых работ. Он активно используется для мелкомасштабного гидравлического разрыва поверхностных плотных газовых и угольных газовых пластов, повторного разрыва пластов на старых нефтяных месторождениях, кислотной обработки, регулирования водопритока и испытания скважин. По сравнению с высокомощными трещиноватыми машинами моделей 2300 и 2500 данная модель имеет меньшие габариты и вес, предъявляет низкие требования к дорожным условиям и монтажным работам на месторождении, что позволяет быстро доставлять оборудование на горные и удаленные разрозненные скважины. Машина может как самостоятельно выполнять реконструкцию малых групп скважин, так и использоваться как вспомогательное оборудование в составе крупных комплексов для разрыва пласта, значительно повышая гибкость и экономичность работ на нефтегазовых месторождениях.
В практической эксплуатации преимущества и ограничения данного оборудования четко выражены. С одной стороны, двигатель QSK19 отличается высокой надежностью и низкими эксплуатационными расходами, гидравлическая трансмиссия обеспечивает мягкий режим работы и минимальный износ оборудования. Инвестиционные и топливные расходы значительно ниже, чем у высокомощного трещиноватого оборудования, а высокая точность регулировки расхода идеально подходит для тонких технологических процессов кислотной обработки. С другой стороны, ограничения по мощности двигателя не позволяют использовать оборудование для глубинного разрыва пласта с высоким давлением и большим расходом рабочей жидкости. Кроме того, гидравлическая трансмиссия имеет небольшие потери мощности, поэтому эффективность работы немного ниже, чем у моделей с механической трансмиссией. Класс выбросов Stage III для внедорожной техники требует предварительной проверки соответствия требованиям экологического допуска на отдельных строго регулируемых экологических зонах.
Для обеспечения долгосрочной и стабильной работы оборудования необходимо соблюдать профессиональные нормы эксплуатационного обслуживания. Категорически запрещено самостоятельное перепрограммирование для увеличения мощности двигателя, чтобы избежать перегрузки и повреждения силовой системы. В сложных полевых условиях с пылью, высокими температурами и в высокогорных районах требуется регулярная очистка воздушных фильтров и системы охлаждения для стабильного воздухопитания и охлаждения двигателя. Необходимо использовать только сертифицированное топливо и оригинальные фильтры Fleetguard, строго соблюдать сроки замены масла и фильтрующих элементов. В процессе эксплуатации требуется непрерывный контроль температуры и давления гидравлического масла, точное разделение неисправностей самого двигателя и аномальных нагрузок гидравлической системы для предотвращения незапланированных остановок оборудования.
В итоге, силовой комплекс на основе двигателя Cummins QSK19 и гидравлической трещиноватой машины SANY SYN5220TYL 700 имеет продуманную и надежную адаптацию, полностью удовлетворяя рыночным потребностям в стабилизации добычи на старых месторождениях, разработке поверхностных залежей и реконструкции разрозненных скважин. В условиях тенденции к снижению эксплуатационных расходов и повышению эффективности в нефтегазовой отрасли данное маломощное трещиноватое оборудование формирует эффективный комплекс совместной работы с высокомощными механическими трещиноватыми машинами, сочетая высокое качество работ, экономичность и универсальность эксплуатации. Оно имеет высокую практическую ценность и широкие перспективы применения при мелкомасштабной реконструкции нефтегазовых пластов.
